什么叫扭矩倍增器？扭矩倍增器有什么用途？

顾名思义，能成倍增大扭矩的器具，英文名叫Hand Torque Multiplier,是一种用于螺栓、螺母拆装且可以控扭的扭矩工具，可以轻易实现“四两拨千斤”，是一种省力工具；有多种叫法，又被叫作扭力倍增器、力矩倍增器、扭力倍增器、扭矩放大器、力矩放大器、扭力放大器、倍力器、手动增扭器等。

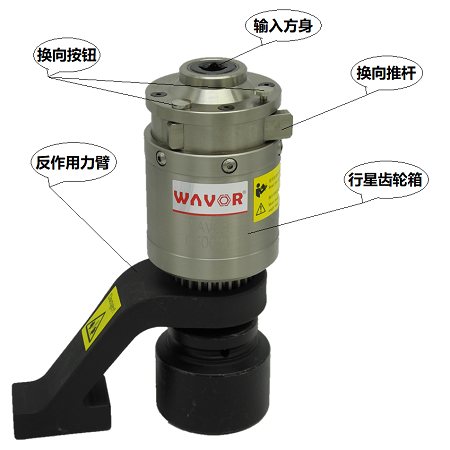

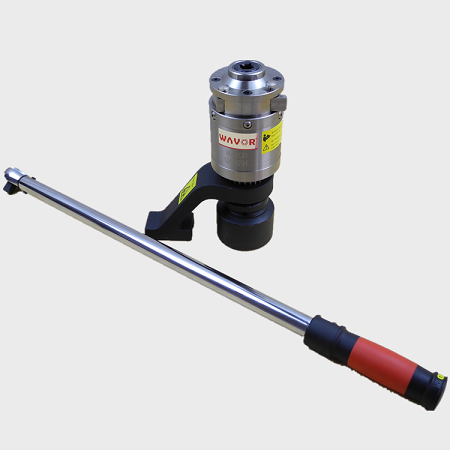

扭力倍增器结构及部件名称                   力矩倍增器和扭力尺

扭矩倍增器依靠什么原理放大扭矩？种类有哪些？

目前，市场上扭矩放大器基本采用齿轮传动减速结构，其本质上是减速齿轮箱，有板式和柱式2种，无论哪种，都需配合反作用力臂使用，反力臂可以是本体，也可为外置，所以，使用时要为力矩放大器寻找反作用支撑点；另外，扭矩增大了，旋转角度也会成比例增加，因为能量是守恒的，如1：4齿轮比的扭力放大器，输入端旋转4圈，输出端只能旋转1圈。

板式扭矩倍增器原理及应用介绍：板式扭矩倍增器也叫扭矩传动板，外观有点类似于中空式液压扭矩扳手，其传动方式为定轴齿轮传动，由2个或2个以上的齿轮组成，偏心设计，输入输出不同心，扭矩传动板和电动、气动扭矩扳手配合使用居多，以解决空间受限的工况，基本是按照特定工况设计的定制品，应用较少，不常见，本文不作赘述。

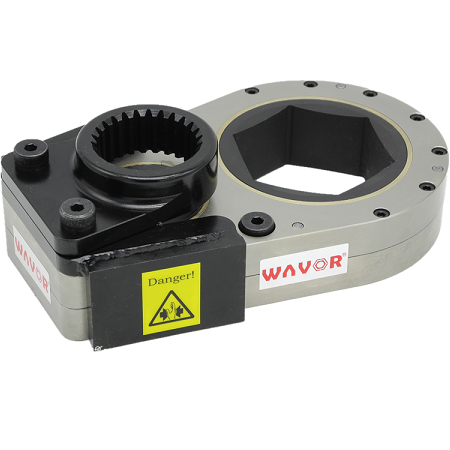

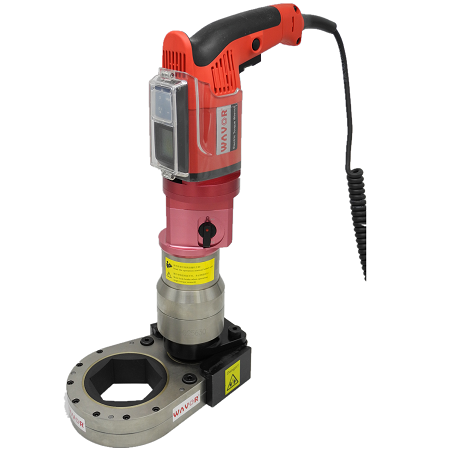

扭矩传动板                电动扭矩扳手用扭矩传动板

柱式扭矩倍增器原理及应用介绍：柱式扭矩倍增器应用较多，采用行星传动，每节行星包括1个太阳齿轮、1个行星架、多个行星齿轮、1个外齿圈，其中，输入端与首节太阳齿轮为一体（或相连），一般输入端采用ISO标准的1/2”或3/4”内四方，输出端与最后一节行星架一体（或相连），一般采用ISO标准的3/4”、1”、1-1/2”或更大的外四方，与套筒配合使用。有单节、2节、3节，甚至更多，正常情况下，这种倍力器的行星节数越多，倍增比和输出扭矩就越大；结构上，单节行星手动增扭器一般不配备防回转的棘轮机构，2节和多节行星的扭矩倍增器必须配备防回转棘轮机构。

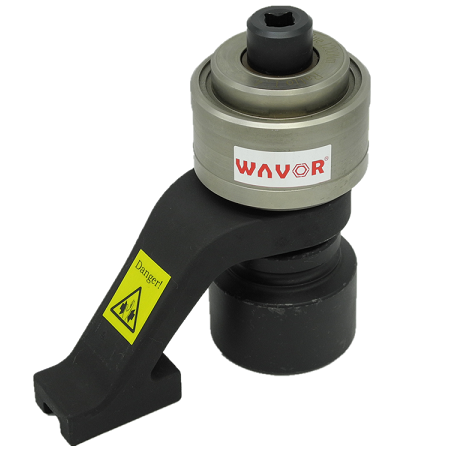

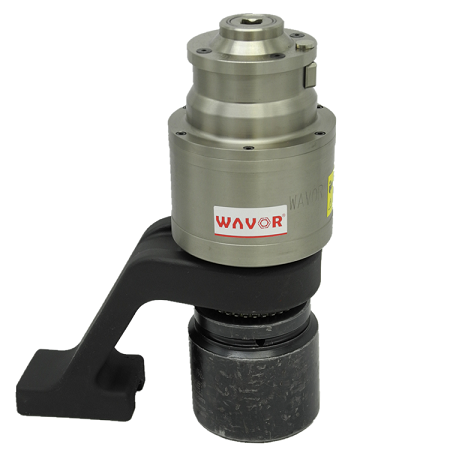

单节1200Nm力矩倍增器                2节4200Nm扭力倍增器

因柱式扭矩放大器应用广泛，通用性强，下文都是基于此种倍增器展开讨论。

扭矩倍增器如何选型？有哪些重要参数？有哪些规格？

扭矩放大器作为一种精密螺栓拆装工具，选型时，参考2个重要参数：最大输出扭矩和扭矩倍增比，考虑工具的耐用性，建议留20%左右的机械余量，如实际使用到2500Nm,则选3000Nm力矩放大器较为合适，扭矩倍增比是输入与输出扭矩的比值，如1：10倍增比的扭力放大器，即输入端输入250Nm的力矩，则输出端输出2500Nm力矩，这2个参数确定后，再参考使用空间、倍增器的精度、外径、长度、重量等参数，选择合适的手动增扭器型号。扭矩倍增器的扭矩规格很多，从几百Nm到几万甚至十几万Nm都有，但扭矩范围在1200Nm-15000Nm的扭矩倍增器最为常用。

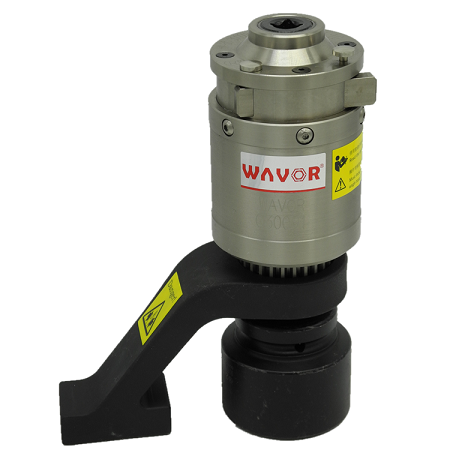

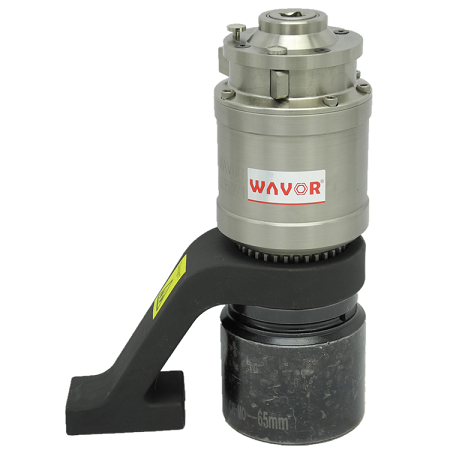

3000Nm扭力倍增器                                 6200Nm力矩倍增器

扭矩倍增器可以精确控制输出扭矩吗？精度可以达到多少？

力矩倍增器与手动扭矩扳手配套使用，可实现螺栓、螺母的定扭矩拆装，与普通棘轮扳手配合使用，无法实现输出扭矩的精确控制，因为定量输入才可能有定量输出；市场上的扭力倍增器一般标称精度±5%。

扭矩倍增器的输出精度是什么决定的？

这个相对比较复杂，当然，最直接的决定因素肯定是产品设计合理性、齿轮等零部件的制造精度和装配精度、轴承精度、热处理品质、材质，扭力倍增器作为一种手动操作的扭矩工具，实际扭矩输出精度除了与扭矩放大器本身精度密切相关，也与配套使用的手动扭矩扳手精度有关，最终扭矩输出精度也非常依赖于操作者的操作，一般情况下，优质力矩放大器的综合输出精度可以达±5%。

扭矩倍增器的齿轮比和倍增比一样吗？

这一点上，一直有误区，很多人认为是一样的，其实不然，前者略大于后者，为什么呢？因为扭力放大器本质上是齿轮箱的一种，与汽车齿轮箱类似，传动过程中必然会有损耗，高品质手动增扭器的单节行星效率可以做到95%左右。

扭矩倍增器有哪些特点？适合于哪些场合呢？

扭矩倍增器作为一种手动操作的扭矩工具，有优点，亦有缺点：

扭矩倍增器优点：1、手动操作，不受动力源影响。2、体积小、重量轻，使用方便。3、可以精确预设扭矩，实现螺栓精确装配。4、省力，轻松实现大扭矩输出。5、与电动定扭矩扳手、气动定扭矩扳手、充电定扭矩扳手相比，价格低，经济实惠。6、经久耐用。

扭矩倍增器缺点：1、手动操作，效率低，无法实现大批量螺栓装配。2、输出精度受不同操作者操作方法和习惯影响较大。

扭矩倍增器应用场合：需要大扭矩操作，但现场空间受限，或无电力、无压缩空气等原因，而导致无法使用电动扭矩型扳手、气动扭矩型扳手，或是螺栓数量较少，考虑成本，使用力矩倍增器不失为一种实用而又经济、有效的解决方案！如野外设备检修、工程机械厂家售后、易燃易爆的化工行业、风电设备点检维护等。

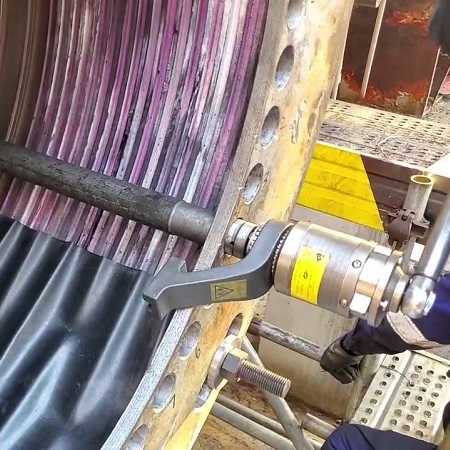

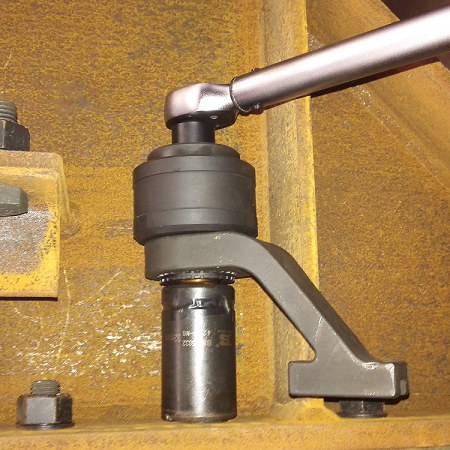

扭矩倍增器用于石化检修             扭力倍增器用于设备安装

扭矩倍增器的价格和国内市场状况如何？怎么选型

目前，国内扭力倍增器品牌众多，进口和国产都有，品质上参差不齐，价格也相差巨大，有几百，几千，到几万，甚至几十万都有。

所以，选择1款高品质且价格适中的扭力倍增器也是相当困难的，选择时，务必擦亮眼睛，尽量选专业的厂家，否则，产品需要维护保养时就会很尴尬，另从兼顾操作空间和效率角度，尽量选择输入300Nm左右时，就能实现最大扭矩输出的扭矩倍增器，为什么呢？因为300Nm的手动扭矩扳手长短适中，输出300N的扭力也不是特别费力，也能兼顾效率，扭矩比越大，也意味着输入端需要更多的圈数。

扭矩倍增器使用时注意事项。

  1、必须了解力矩放大器的最大输出扭矩和扭矩比，这是扭力倍增器非常重要的2个性能参数。

  2、扭矩倍增器为带反作用力臂的扭矩工具，产生的巨大扭矩都由反作用力臂吸收，所以，在操作时都必须为反作用力臂寻找足够强度的支撑点，且身体任何部位都应远离反力臂工作范围。

 3、务必不可使用动力工具（尤其是冲击式）来驱动扭矩放大器，否则，不可避免会损坏传动系统，建议与手动扭矩扳手配合使用,不可输入超过规定的上限扭矩。

 4、扭力放大器是精密扭矩工具，每次使用前，务必检查输出方头、反作用力臂等部件是否完好，配套手动扭矩扳手精度。

 5、完成锁紧螺母后，无法直接移除力矩放大器，需锁紧方向施加适当扭力，结合换向按钮和换向推杆，完成防反弹装置换向，此时，务必握紧手动扭矩扳手手柄，缓慢释放扭矩倍增器内部应力，以免齿轮系统巨大的反弹力造成伤害。

扭矩倍增器的维护保养。

扭力倍增器本质上是行星齿轮箱，所以维护保养不可少，每半年或使用2万次，建议对齿轮传动系统进行维护，并更换新的润滑油脂，建议采用针入度与级别为265-295,粘度等级为 2的润滑脂，优质的润滑油脂不但可以使机器能发挥最大性能，亦可延长产品使用寿命。
